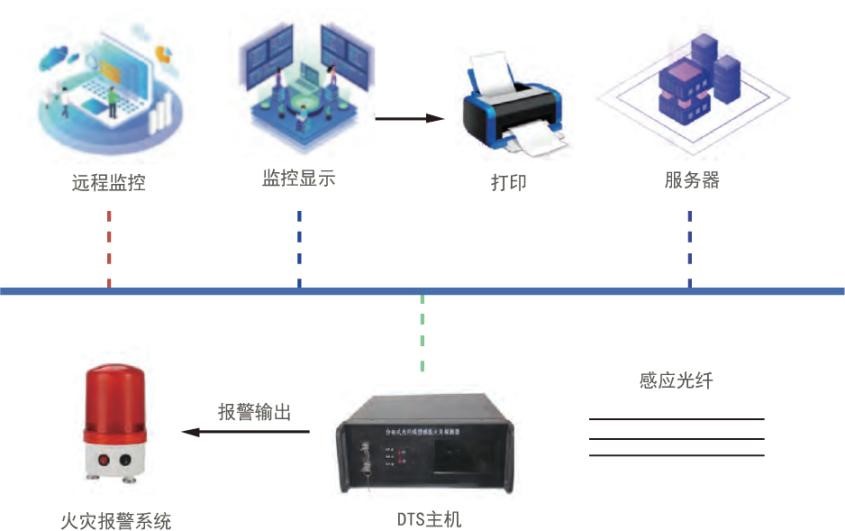

分布式光纖測溫系統(DTS)也稱為光纖測溫,依據光時域反射(OTDR)原理和拉曼(Raman)散射效應對溫度的敏感從而實現溫度監測。
我司自主研發的分布式光纖測溫系統采用了先進的光電技術、通訊技術、微處理器技術、數字化溫度傳感技術和獨創設計的低溫、強電場、潮濕環境運行技術。它能分別針對不同環境下的溫度進行監測,能及早發現事故隱患,將損失減至最低。
全系統采用光纖作為敏感信息傳感和信號傳輸?shù)妮d體具有連續測溫、分布式測溫、實時測溫、抗電磁干擾、本征安全、遠程監控高靈敏度,安裝簡使,長壽合等特點,廣泛應用干市政經合管廊。管道、隧道、電纜、石油石化、煤礦等行業。
1、連續分布式測量:分布式光纖傳感器是真正的分布式測量,可以連續得到沿著探測光纜幾十公里的測量信息,同時實現實時監測。
2、抗電磁干擾:光纖傳感器的信號是以光纖為載體的,不受任何外界電磁環境的干擾。
3、防雷:光纖傳感器由于完全的電絕緣,可以抵抗高電壓和高電流的沖擊。
4、測量距離遠:適于遠程監控,在無需中繼的情況下,可以實現幾十公里的遠程監測。
5、靈敏度高:測量精度高理論上大多數光纖傳感器的靈敏度和測量精度都優于一般的傳感器,實際已成熟的產品也證明了這一點。
6、壽命長、成本低、系統簡單:光纖的材料具有不腐蝕、耐火、耐水及壽命長的特性,使用光纖傳感器可以大大降低整個工程的最終運營成本。

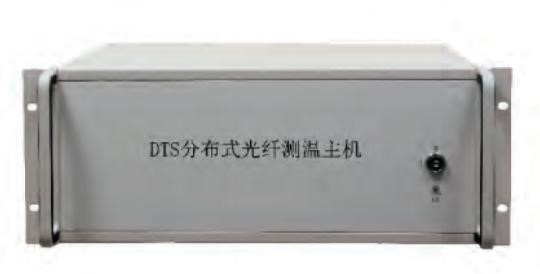

RCEP-GX-DTS光纖測溫主機是DTS分布式光纖測溫系統的主體、光纖測溫主機擔負著整個系統的信號采集、信號處理、數據分析、超溫報警、網絡傳輸?shù)裙δ?。它由光頻發生器、切換電源、微處理器、網絡接口等構成,是進行光電轉換及訊息處理的核心器件。
1、測量距離遠,響應時間短。
2、歷史數據儲存、查詢、分析、打印。
3、可實現多參量分級報警。
4、24小時在線監測,真正實現無人值守。
功能型號 | RCEP-GX-DTS-02 | RCEP-GX-DTS-04 | RCEP-GX-DTS-08 |
測量距離(KM) | 2 | 4 | 8 |
測溫范圍(℃) | -40~120 | -40~120 | -40~120 |
響應時間 | 62.5/125 | 62.5/125 | 62.5/125 |
定位精度 | 1 | 1 | 1 |
通道數 | 1/2/4/8/16 | 1/2/4/8/16 | 1/2/4/8/16 |
通訊接口 | 100M以太網口 | ||
報警輸出 | 8路繼電器(干接點) | ||
輸入電源 | AC22V50Hz或者24DC | ||
功耗 | 最大30 | ||
重量 | 9 | ||
備注:更高溫選擇高溫光纜 |

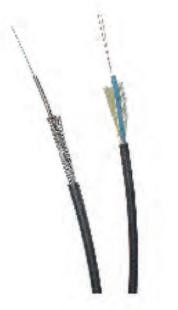

1、適用性強,可在狹窄、危險、惡劣的環境下應用。
2、在安全溫度范圍內、報警后不損壞感溫電纜,可以重復使用。
3、感溫電纜具有內屏蔽層,可應用于強電磁干擾場所。
4、高強度的擠壓護套,具有很強的抗腐蝕性、耐磨特性。

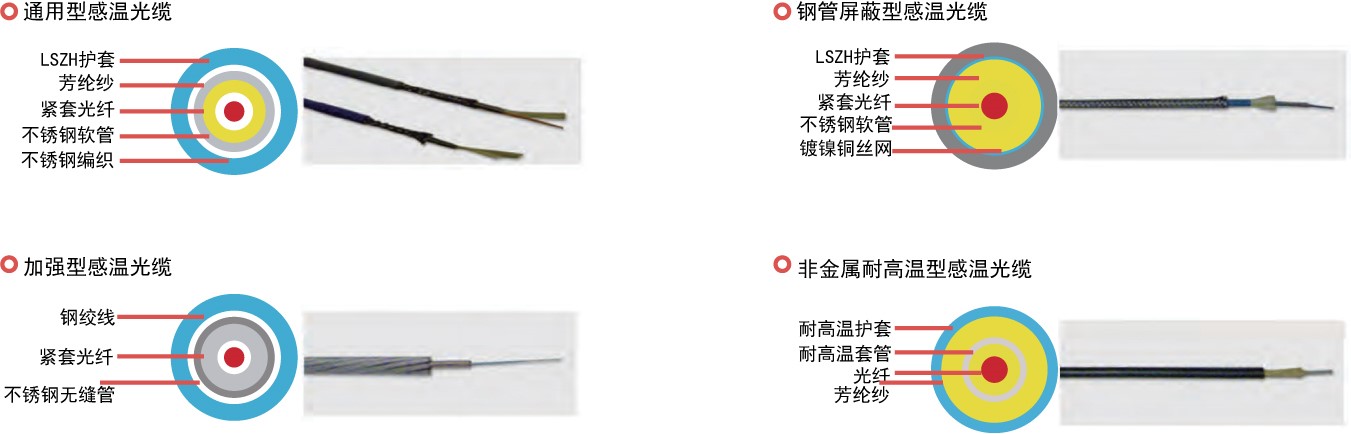

參數型號 | 通用型感溫光纜 | 加強型感溫光纜 | 鋼網屏蔽型感溫光纜 | 非金屬耐高溫型感溫光纜 | |
外徑 | 3.0 | 10 | 3.5 | 3.5 | |
重量(kg/km) | 18 | 18 | 23 | 18 | |
強度 | 抗壓 | 3000/100mm | 3000/100mm | 3000/100mm | 200/100mm |
抗拉 | 300 | 2000 | 300 | 200 | |
最小彎曲直徑 | 30 | 30 | 30 | 30 | |
使用溫度 (℃) | 長期 | -45-85 | -45-300 | -45-85 | -45-250 |
短時 | -50-120 | -50-420 | -50-120 | -50-300 |
