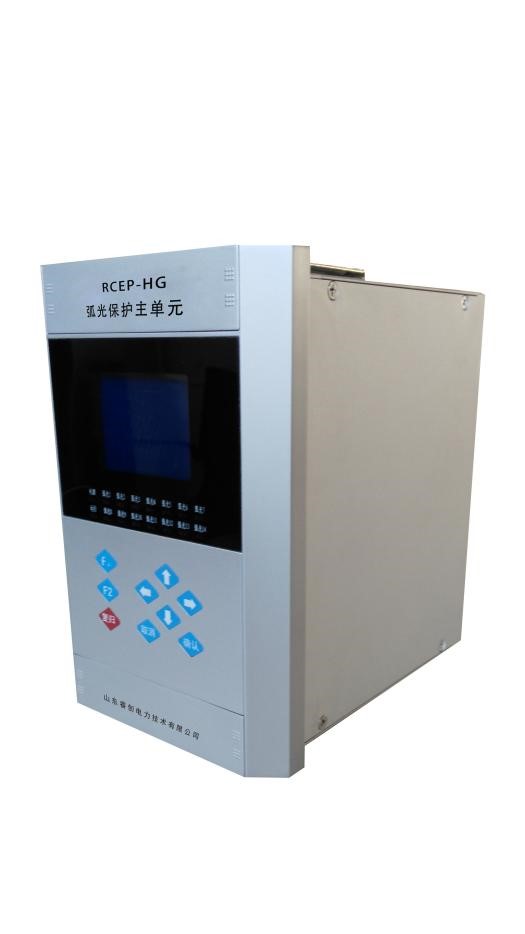

RCEP2100-HG電弧光保護系統我公司在長期電氣自動化產品設計研發的基礎上，引進國外先進技術理念研制的新一代智能型弧光保護產品。通討檢測開關柜內部發生故障時產生弧光這一特點，結合討流閉鎖這一原理，動作快速可靠、系統配置簡單、話應性強，是目前最為理想的母線保護解決方案。
電弧光保護系統可接入若干個由弧光傳感器傳來的電弧光信號以及電流信號?；」鈧鞲衅骺煞胖迷陂_關設備的任何位置，通常安裝在開關柜各間隔室中，也可沿母線放置。電弧光保護主要動作依據為故障產生的兩個不同因素：弧光及電流突變量。當同時檢測到特定強度的弧光和電流突變量時發出跳閘命令，并可顯示故障發生的位置。
1，通過了國家繼電保護及自動化設備質量監督檢驗中心的15項電磁兼容檢驗，嚴酷等級位IV級。
2，主單元內置電源模塊、電流采集模塊，安裝使用方便，可靠性高。
3，主單元與采集單元之間具有光纖、通訊雙連接，既可快速傳遞故障弧光信號，又可進行數據傳輸。
4，主單元提供多路可編程跳閘出口，適用于多種運行方式。
5，弧光探頭通過光纖與主設備無源連接，電氣隔離及抗干擾能力極強。
6，具備故障硬定位、軟定位功能。
7，獨有的快速電流算法，保證電流判斷的快速、可靠性。
8，多種通訊方式實現靈活的組網方案。
9，有事故記錄、故障錄波、遙信、電流測量、自檢等輔助功能。

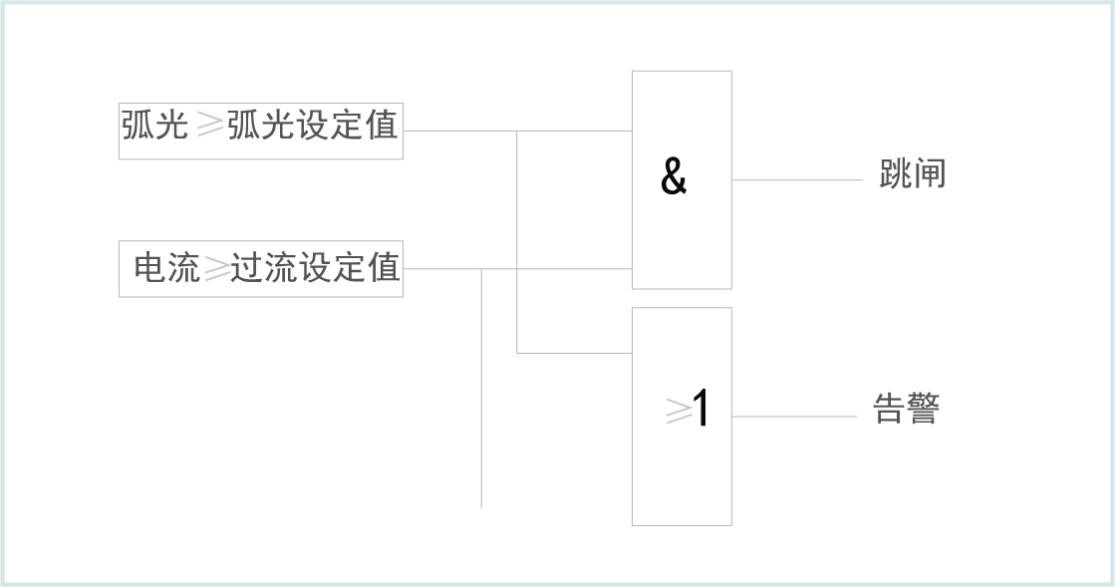

電弧光保護動作主判據為弧光，為了避免誤判，將電流增量作為輔助判據。當檢測到弧光時同時電流增量也滿足要求，發出跳閘命令，并可顯示故障發生的位置。邏輯原理如下圖：
典型案例圖
備注：
1、紅色線代表跳閘回路；
2、綠色線代表電流采集；
3、黃色代表弧光信號采集；
4、粉紅色線代表主單元與采集單元弧光信號傳輸；

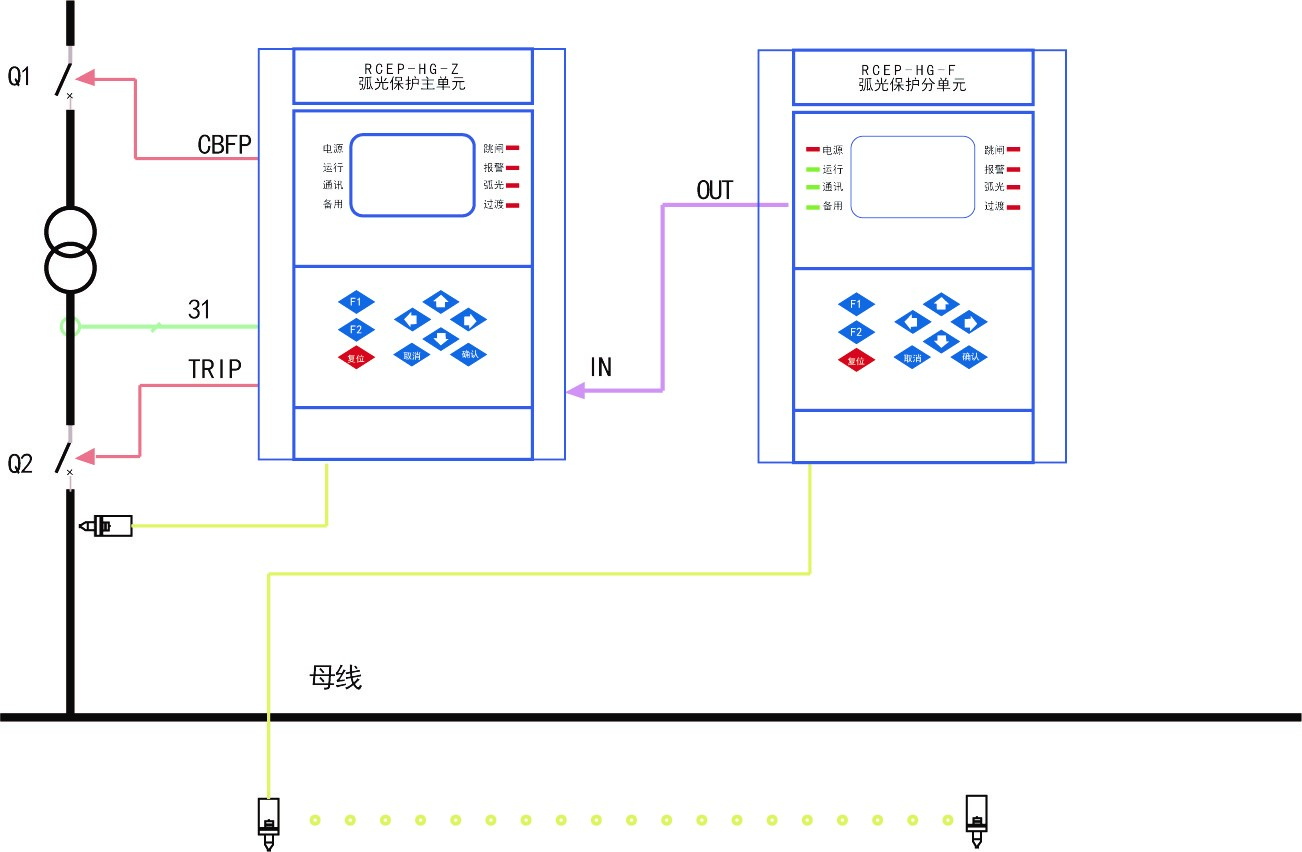

單母線進線典型應用案例:
1、此應用案例配置一臺弧光主單元和一臺弧光保護采集單元；
2、主單元負責檢測工作申源進線電流信號，采集單元通過電弧光傳感器檢測母線弧光信號；
3、當弧光故障發生時，跳進線Q2，當弧光電流判據動作后，故障仍未切除，CBFP動作，跳上一級進線Q1；
4、當弧光故障發生時，跳進線Q2，當弧光電流判據動作后，故障仍未切除，CBFP動作，跳上一級進線Q1。
