產品概述

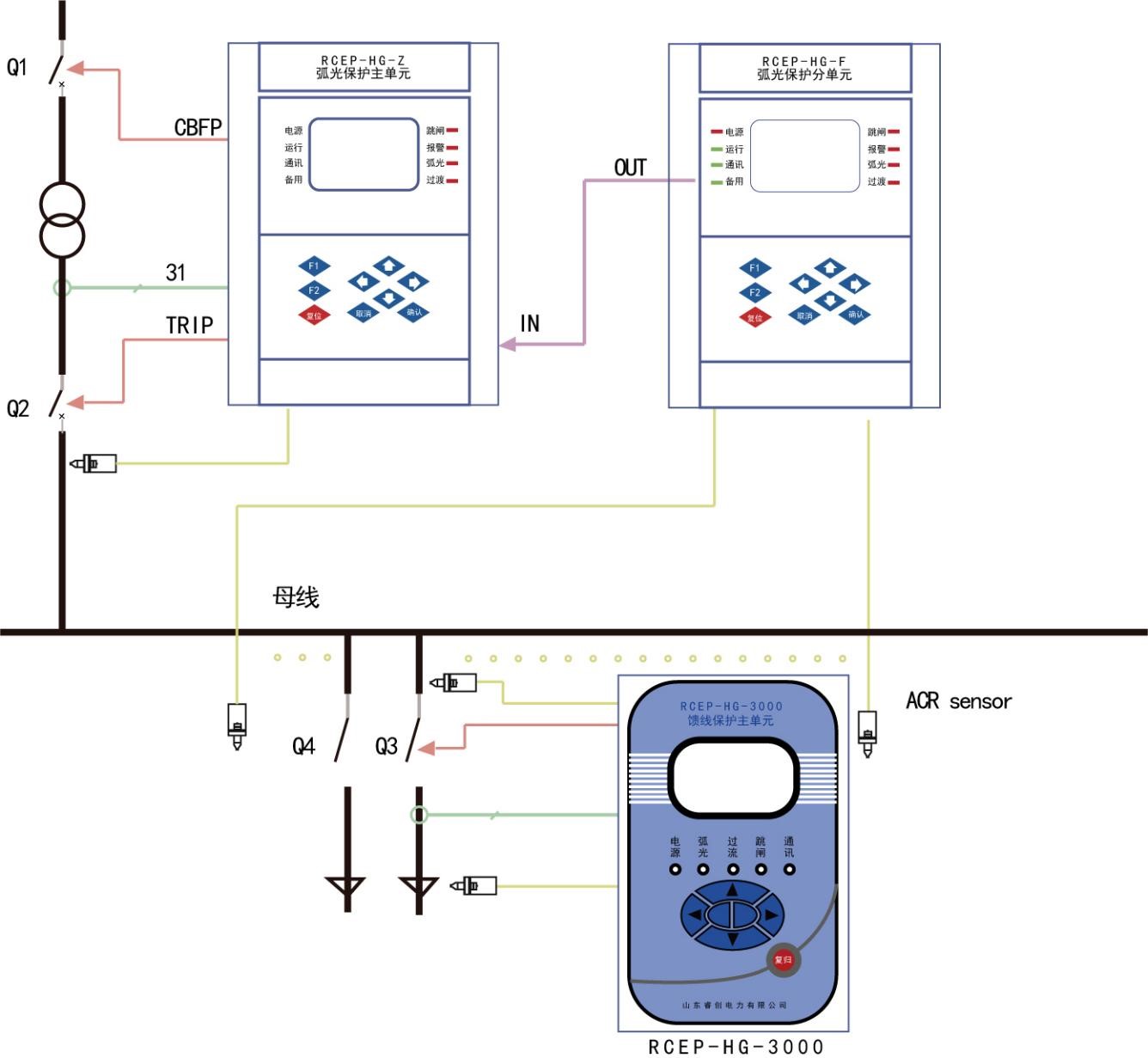

    母線型弧光保護系統，由RCEP-HG-Z弧光保護主單元和RCEP-HG-F弧光保護采集單元兩種裝置構成。主單元負責檢測工作電源進線電流信號，采集單元通過電弧光傳感器檢測母線弧光信號(電弧光傳感器安裝在柜體母線室)。主單元與采集單元之間使用光纖及串口連接。

RCEP-HG-Z  弧光保護主單元

產品概述

    主單元是電弧光保護系統的核心部件，負責輸入量的采集、測量、計算及邏輯判斷，實現系統的各項保護邏輯、與站內監控系統通信、自檢及其他輔助功能。

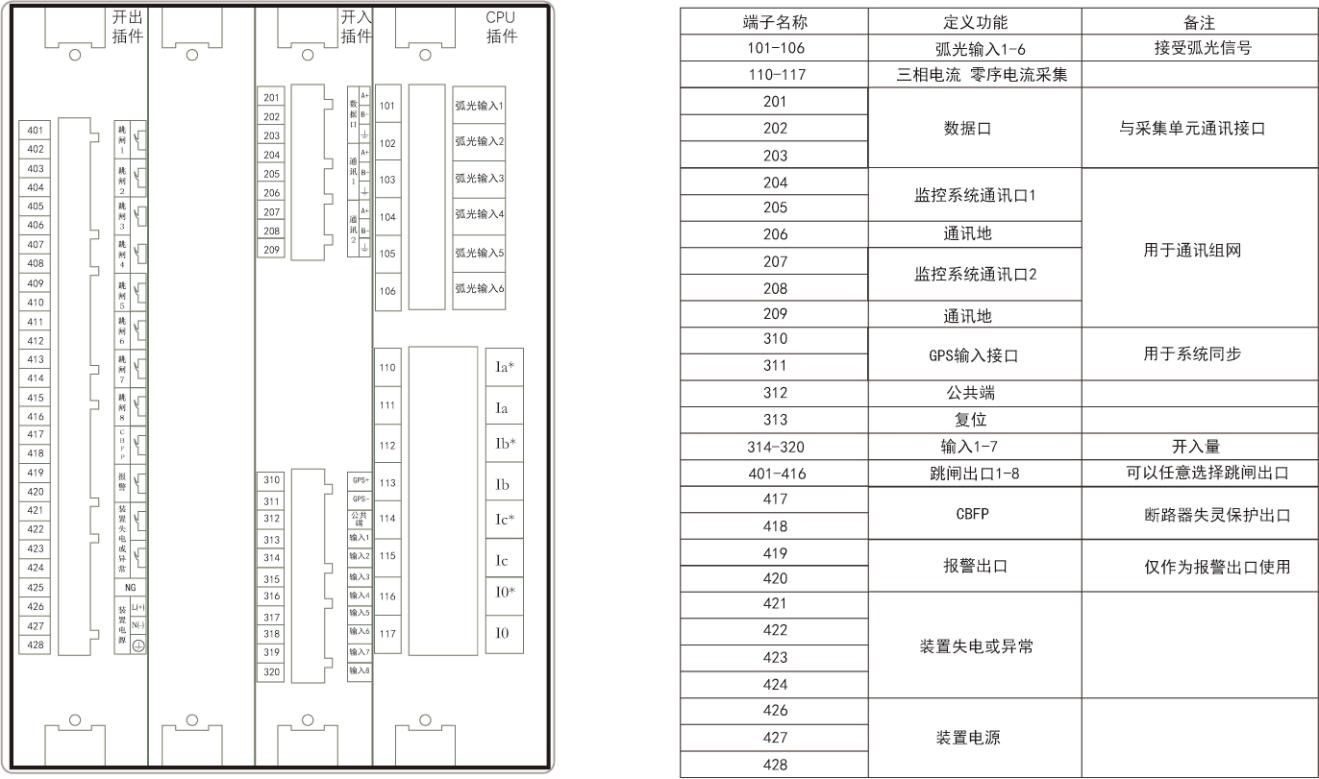

后端子圖及定義

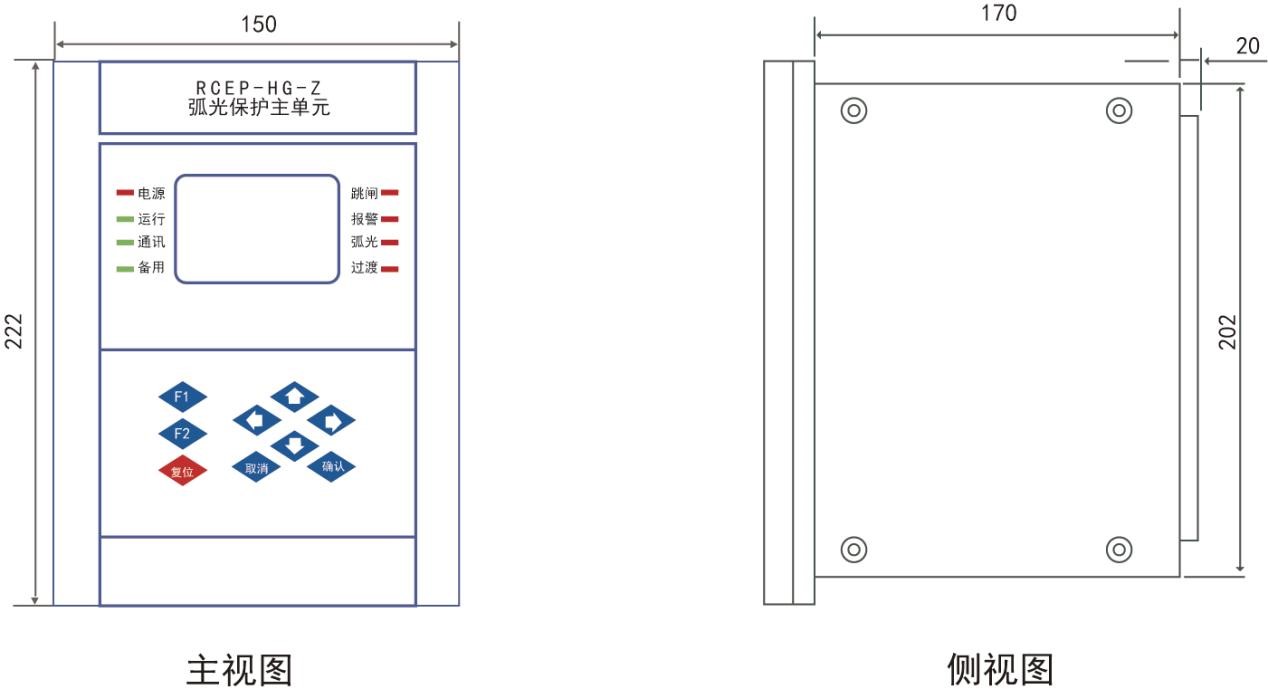

外形尺寸

RCEP-HG-F  弧光保護分單元

產品概述

該單元作為弧光保護的采集單元，提供14路弧光采集輸入和14路輸出，采用探頭方式采集弧光，并把該信號通過光纖傳遞給主單元，并有一路通訊口與主單元進行傳輸數據。當有多臺采集單元時，各采集單元間采用串行方式傳遞弧光信號，最終傳遞給主單元。

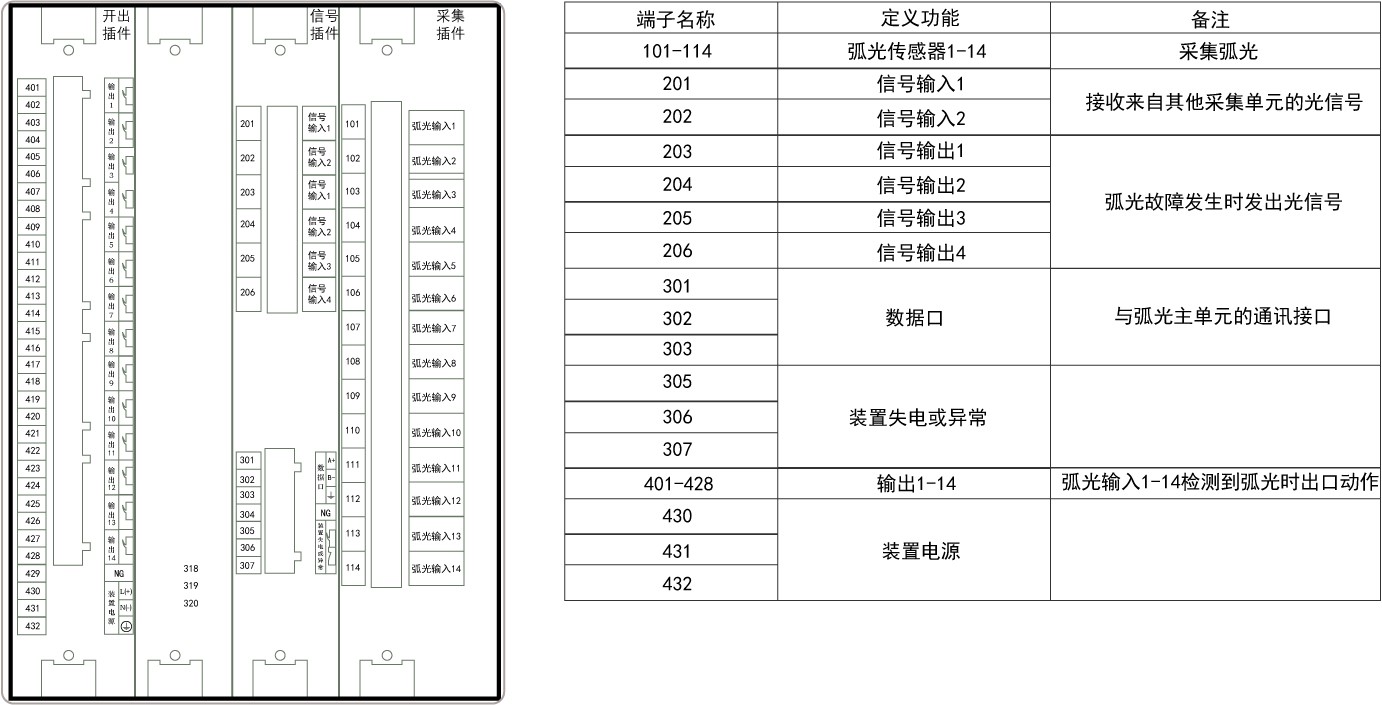

后端子圖及定義

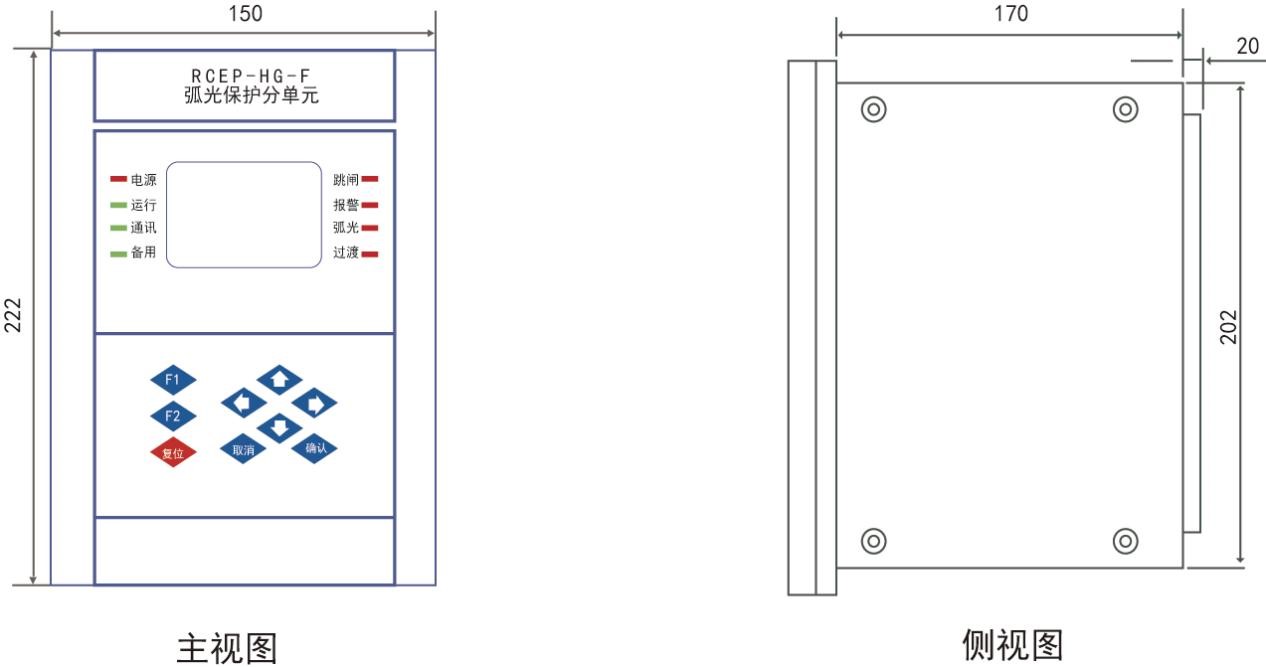

外形尺寸
