產品概述

    RCEP2300-GIS局部放電在線監測系統是一套用于連續監測和分析電力設備 GIS 中局部放電信號的在線監測裝置，系統主要包括超高頻 UHF 傳感器、本地監測機、終端監控裝置和局放高級在線分析軟件組成。監控系統中本地數據外理用于外理從傳感器獲取的信號并將其數字化，而采用上位機進行局放信號的篩選、分析并完成局放脈沖數值記錄、監測局放量發展狀況等功能DAU 內置通訊和軟件分析功能，直接輸出局放信號類型、放電幅值、故障嚴重程度。采用IEC61850 協議輸出信號，可以直接接入變電站綜合在線檢測平臺。

產品特點

1、根據生產單位，電壓，GIS各種結構，設計多樣的 UHF 傳感器可檢測精度 1pC。

2、采用無線信號工程技術(RF Sianal Processing Skill)設計濾波功能。

3、專利的硬件噪音識別技術和軟件組合，噪音識別率高達99%以上。

4、系統具備過電壓保護技術，防止設備被破壞。

5、支持 IEC 61850RS485，SCADA通信接口。

6、軟件遠程監控，強大的數據分析功能，不斷升級更新。

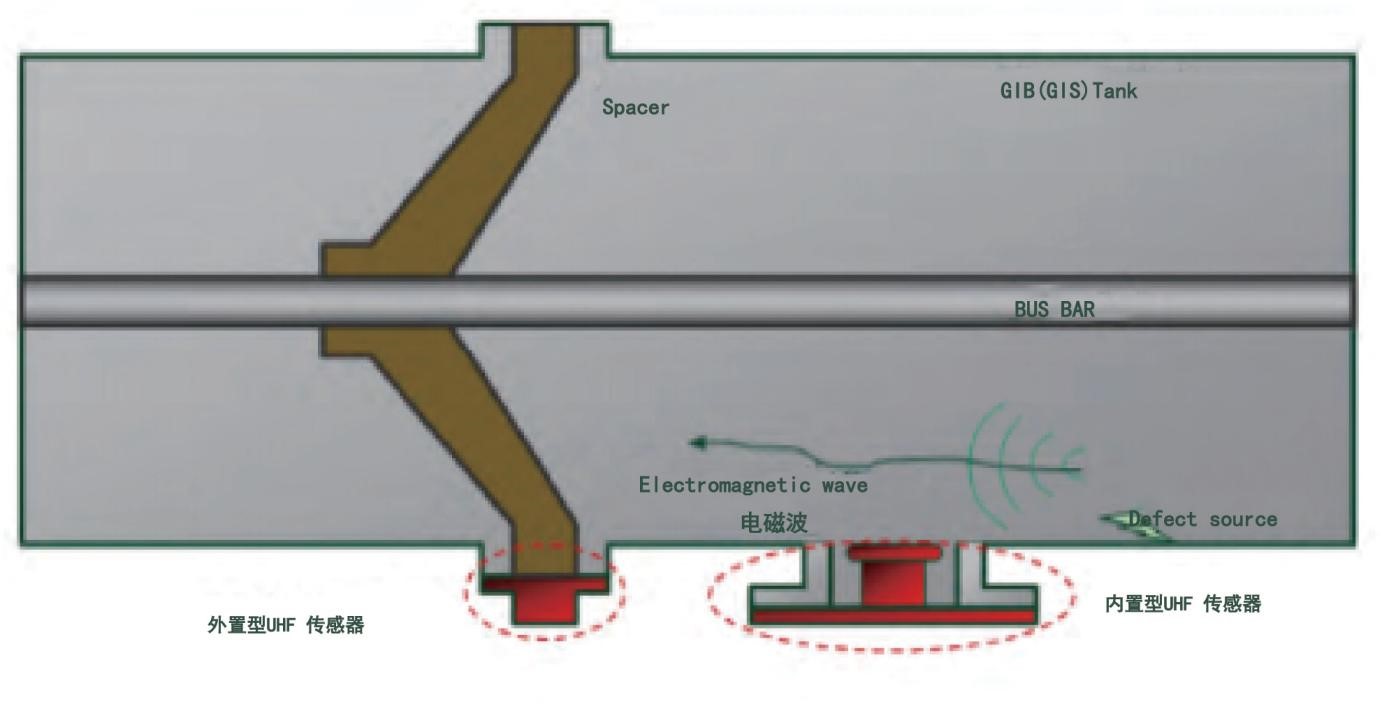

GIS局放傳感器安裝原理圖

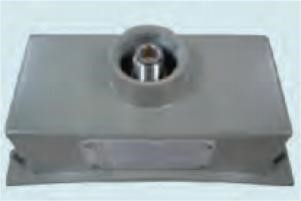

RCEP-GIS-T01    超高頻（UHF）傳感器

產品概述

    系統可以根據不同的 GIS 結構以及現場需要，配置內置式傳感器或外置式超高頻傳感器，內置式傳感器應安裝在 GIS 設備檢測窗，需要在 GIS 出廠前事先安裝，外置式傳感器無需現場停電即可安裝，外置噪音傳感器可以安裝與GIS周圍，如DS、CB等部位，通過磁鐵吸附，測量面朝上。

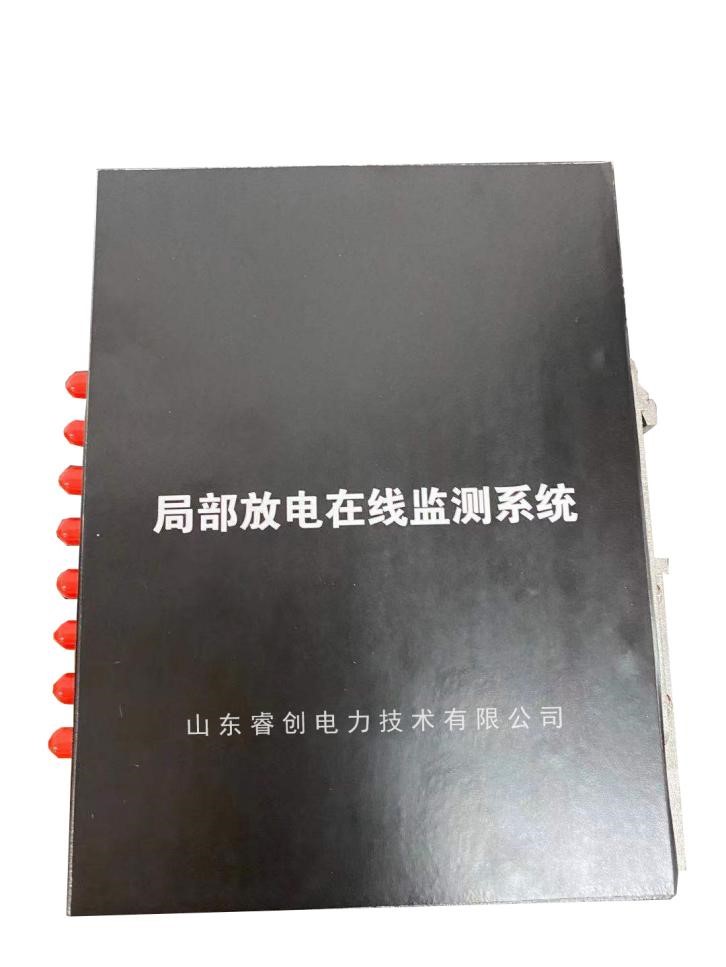

RCEP-GIS現場數據處理器

    系統可以根據不同的 GIS 結構以及現場需要，配置內置式傳感器或外置式超高頻傳感器，內置式傳感器應安裝在 GIS 設備檢測窗，需要在 GIS 出廠前事先安裝，外置式傳感器無需現場停電即可安裝，外置噪音傳感器可以安裝與GIS周圍，如DS、CB等部位，通過磁鐵吸附，測量面朝上。

系統配置參數表

項目                                      局部放電在線監測系統
圖片
傳感器類別	內置式超高頻傳感器	外置式超高頻率傳感器	超高頻噪聲傳感器
探頭型號	T-UHF	E-UHF	N-UHF
安裝位置	蓋板	盆式絕緣子	GIS周圍
檢測帶寬	100MHz~2000MHz	100MHz~2000MHz	300MHz~3000MHz
靈敏度	<1pC	<5pC	<5pC
輸出功率	>-11dBM	>-21dBM	>-21dBM
匹配阻抗	50歐姆	50歐姆	50歐姆
連接方式	N-Type	N-Type	N-Type
連接電纜	同軸電纜	同軸電纜	同軸電纜
密封性能	年泄露率<0.1%	年泄露率<0.1%	年泄露率<0.1%
外殼屏蔽	內置金屬封閉	>10dB	不屏蔽PE
防護等級	IP65	IP65	IP65
使用壽命	>30年	>30年	>30年
特殊定制	根據不同的GIS定制	可以	可以

后臺處理系統

技術參數

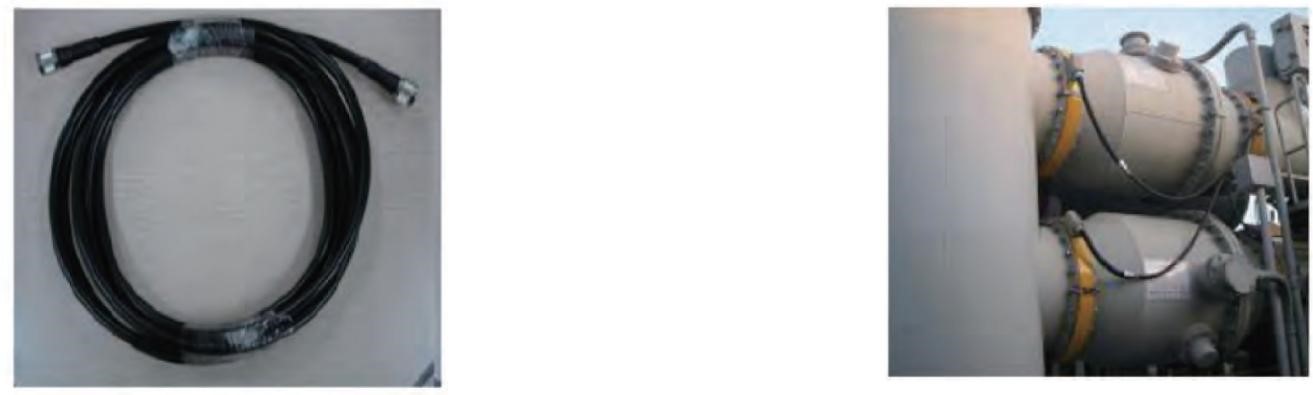

 同軸電纜傳輸線

    射頻號傳輸線采用 7D-FB 電纜線是聚乙烯螺旋絕緣皺紋銅管射頻電纜，該電纜對信號的衰減小、抗干擾能力強，主要運用于射頻信號的傳輸。

技術參數
