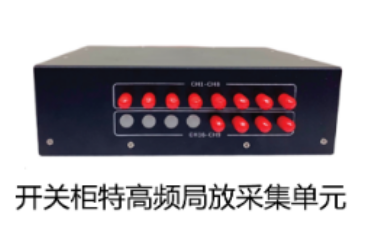

RCEP4018型開關柜局部放電在線監測系統是一套用于探測、分析并連續監測高壓開關柜中局部放電信號的在線監測裝置。系統中主機用于外理從UHF傳感器獲取的信號并將其數字化，而采用上位機進行局放信號的篩選、分析并完成局放脈沖數值記錄，監測局放雖發展狀況等功能。
1、根據生產單位、電壓、GIS各種結構，設計多樣的UHF傳感器可檢測精度1pC。
2、采用無線信號工程技術(RF Signal Processing Skill)設計濾波功能。
3、專利的硬件噪音識別技術和軟件組合，噪音識別率高達99%以上。
4、系統具備過電壓保護技術，防止設備被破壞。
5、支持 IEC 61850RS485，SCADA通信接口。
6、軟件遠程監控，強大的數據分析功能，不斷升級更新。
項目 技術參數 | ||
傳感器類別 | 超高頻傳感器 | 超高頻噪音傳感器 |

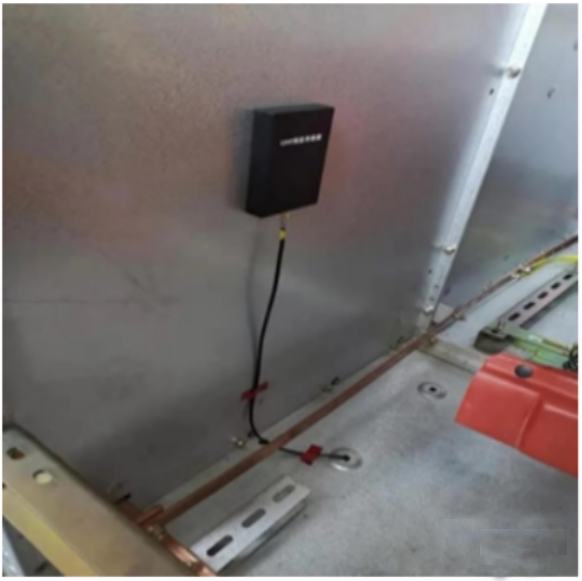

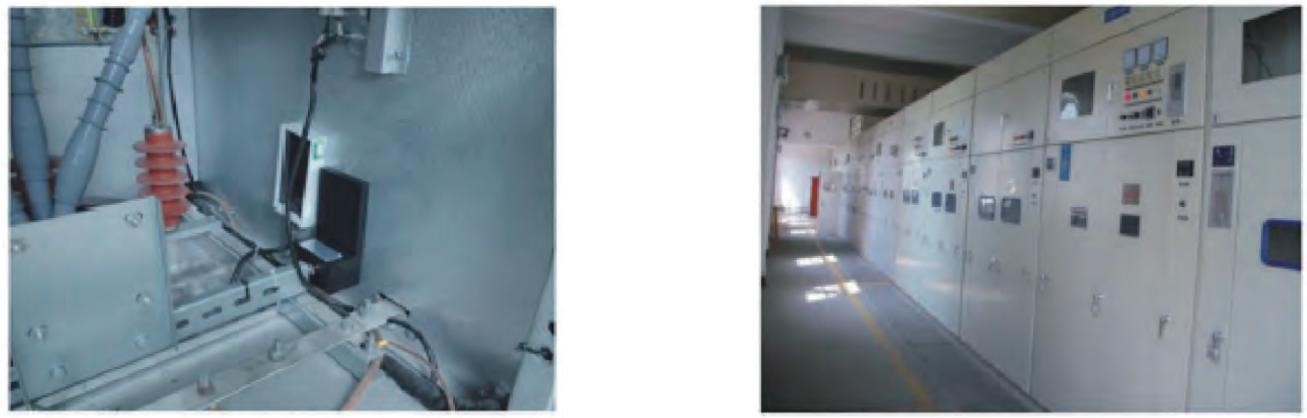

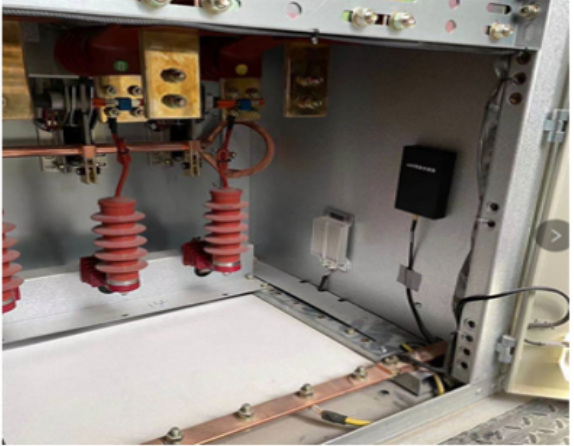

安裝位置 | 母線式 | 開關柜周圍 |
檢測帶寬 | 100MHz~100MHz | 100MHz~1000MHz |
靈敏度 | <5pC | -- |
匹配阻抗 | 50歐姆 | 50歐姆 |
連接電纜 | 同軸電纜 | 同軸電纜 |
使用壽命 | >30年 | >30年 |
通訊方式 | Rs485/Canbus(主干線)，通過IED可以 | Rs485/Canbus(主干線)，通過IED 可以 |
協議支持 | 實現IEC61850 | 實現IEC61850 |
